À quoi ressemble une prise fibre Orange ?

À quoi Ressemble une Prise Fibre Orange

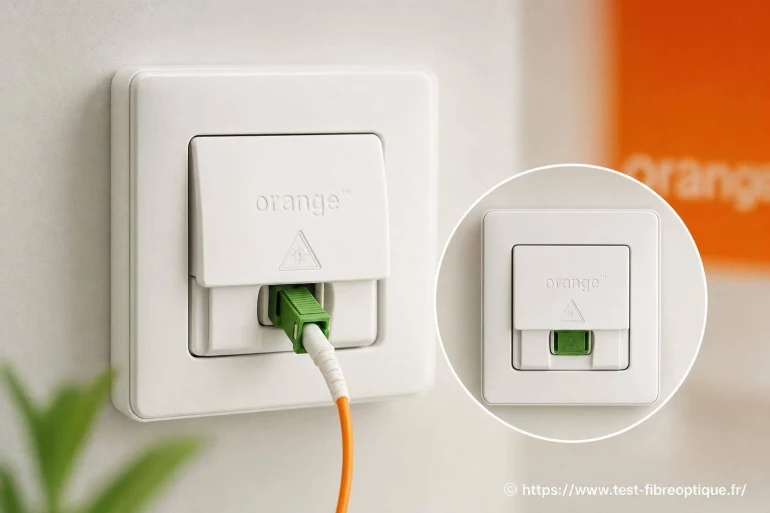

À quoi ressemble une prise fibre Orange ? Le plus souvent, elle prend la forme d'un boîtier discret, carré ou rectangulaire, fixé au mur ou posé dans un coffret. Sa façade est blanche, parfois marquée d'un pictogramme de fibre optique ou d'une référence technique. Elle peut aussi porter la mention PTO, pour « prise terminale optique ».

La PTO possède habituellement un petit connecteur protégé par un volet ou une ouverture. Le câble qui s'y branche est très fin et se termine par un embout vert, appelé connecteur SC/APC. Cette couleur est un repère courant dans les installations FTTH, la fibre arrivée directement chez l'abonné.

Les éléments visibles sur une prise terminale optique

La plupart des prises terminales optiques restent sobres, mais certains détails permettent de les reconnaître rapidement. Le premier est le format du connecteur : il est plus petit qu'une prise réseau et ne comporte pas de languette comme un câble RJ45. Le second est la présence d'un capuchon anti-poussière, parfois accroché au boîtier.

La façade peut comporter une, deux ou quatre positions. Dans de nombreux logements, une seule sortie est utilisée. Plusieurs sorties peuvent être présentes lorsque le boîtier a été prévu pour différents accès ou pour faciliter l'évolution de l'installation. Une position libre ne signale pas forcément une panne : elle peut simplement ne pas être activée.

• Un boîtier blanc de petite taille, fixé au mur ou intégré à un coffret.
• Une référence de type PTO ou un identifiant composé de lettres et de chiffres.
• Un logement pour connecteur fibre, parfois fermé par un petit volet.
• Un cordon blanc, beige ou jaune très fin reliant la prise à la Livebox.
• Un embout vert sur le cordon optique, à manipuler avec précaution.

La prise fibre ne sert pas à brancher un ordinateur directement : elle alimente l'équipement Internet, qui distribue ensuite la connexion en Wi-Fi et par câble Ethernet dans la maison.

Où se trouve la prise fibre dans un logement ?

La localisation dépend du trajet choisi lors du raccordement. L'installateur cherche en principe une position pratique pour raccorder la Livebox et couvrir correctement le logement en Wi-Fi. Dans un appartement, la prise est souvent installée dans le salon, près du meuble TV, ou dans l'entrée si le passage des gaines l'impose. Dans une maison, elle peut être placée au niveau du tableau de communication, dans une pièce de vie ou dans un bureau.

Il arrive aussi qu'elle soit cachée dans un placard, derrière un meuble, près du tableau électrique ou dans un coffret VDI. Avant de déplacer une Livebox, mieux vaut suivre le câble optique plutôt que de tirer dessus : sa finesse le rend plus sensible aux plis marqués et aux torsions.

L'identifiant inscrit sur le boîtier peut être demandé lors d'un échange avec le service client ou pendant une mise en service. Il permet de distinguer précisément le point de raccordement installé dans votre logement. Pour vérifier cette référence sans erreur, consultez Trouver le numéro de la prise fibre Orange et relevez les caractères tels qu'ils apparaissent, y compris les éventuels tirets.

Prise fibre, prise téléphonique et prise Ethernet : ne pas les confondre

La confusion est fréquente, surtout lorsque plusieurs prises murales sont regroupées au même endroit. Une prise fibre transporte un signal lumineux dans une fibre de verre ou de plastique. Une prise téléphonique traditionnelle utilise une paire de fils de cuivre, tandis qu'une prise Ethernet RJ45 relie les appareils au réseau local par un câble cuivre.

Une prise RJ45 peut se trouver à proximité de la PTO, notamment dans un logement équipé d'un réseau de communication. Elle reste très utile : après avoir raccordé la Livebox à la fibre, vous pouvez y brancher un ordinateur, un téléviseur ou une console pour profiter d'une liaison filaire stable.

Quel matériel relie la prise fibre à la Livebox ?

Le raccordement nécessite un cordon optique compatible avec la prise terminale et la Livebox. Selon le modèle de Livebox et la configuration fournie, ce cordon se branche directement sur l'équipement ou passe par un boîtier optique intermédiaire. L'installation fournie avec l'offre doit être privilégiée : elle correspond au connecteur et à la longueur prévus pour votre matériel.

Le connecteur ne doit jamais être forcé. Il se présente dans le bon sens et s'enclenche sans pression excessive. Évitez de toucher l'extrémité du cordon, de regarder dans un port optique ou de nettoyer le connecteur avec des produits ménagers. Une poussière ou une rayure peut suffire à dégrader le signal.

Le choix du boîtier et du raccordement dépend de l'emplacement de la Livebox, du réseau existant dans le logement et de la configuration proposée lors de l'installation. Une prise adaptée doit rester accessible, protégée et proche d'une alimentation électrique pour l'équipement Internet. Pour mieux comprendre les formats disponibles, consultez Quelle prise choisir pour la fibre Orange avant d'installer ou de réorganiser vos appareils.

1. Repérez la prise terminale optique et son numéro.
2. Retirez délicatement le capuchon du port prévu pour votre ligne.
3. Branchez le cordon fibre sans le plier ni le coincer derrière un meuble.
4. Reliez l'autre extrémité à la Livebox ou au module optique fourni.
5. Allumez l'équipement et laissez-le effectuer sa synchronisation.

Que faire si la prise fibre est absente, endommagée ou mal placée ?

Si aucune PTO n'est visible alors que le logement a déjà été raccordé, commencez par vérifier les endroits discrets : placard technique, entrée, gaine, tableau électrique ou meuble fixé au mur. Dans certains logements, seul le câble d'arrivée est apparent, mais la prise terminale n'a pas été posée ou a été retirée lors de travaux.

Une prise cassée, décollée ou dont le connecteur est endommagé ne doit pas être réparée de manière improvisée. Le raccordement optique exige un matériel spécifique et une intervention propre. Contactez l'assistance de votre opérateur afin qu'un diagnostic soit réalisé et qu'une intervention soit planifiée si nécessaire.

Lorsque la prise est installée dans un endroit peu pratique, une solution existe souvent sans toucher au réseau extérieur : déplacer la Livebox, utiliser des prises Ethernet du logement ou compléter la couverture avec un répéteur Wi-Fi adapté. Le meilleur emplacement reste celui qui protège le cordon tout en laissant la box assez dégagée pour diffuser correctement le signal dans les pièces utilisées au quotidien.

Bien reconnaître une installation prête à fonctionner

Une installation prête à être activée présente une prise propre, accessible et reliée à une Livebox correctement alimentée. Le cordon fibre suit un chemin souple, sans angle brutal, et il n'est pas coincé sous un tapis ou derrière une porte. Sur la box, les voyants ou l'interface indiquent ensuite si la connexion a été détectée.

Le numéro de PTO mérite d'être conservé dans vos documents : il facilite l'identification de la ligne lors d'un déménagement, d'un changement de matériel ou d'un dépannage. Vous pouvez aussi prendre une photo nette de la prise avant de déplacer vos meubles. Ce simple réflexe évite bien des recherches lorsque le câble doit être rebranché après un réaménagement.
